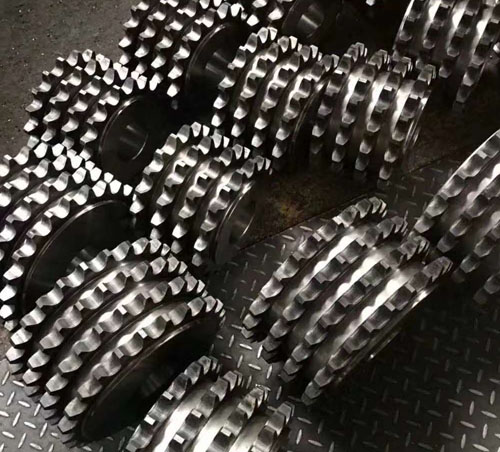

鏈輪一種帶嵌齒式扣鏈齒的輪子.用以與節鏈環或纜索上節距準確的塊體相嚙合。鏈輪被廣泛應用于化工.紡織機械.食品加工.儀表儀器.石油等行業的機械傳動等。

鏈輪結構設計：

1、鏈輪的齒形鏈輪齒形必.須保證鏈節能平穩自如地進入和退出嚙合.盡量減少嚙合時的鏈節的沖擊和接觸應力.而且要易于加工。它是由三段圓弧aa、ab、cd和一段直線bc構成.簡稱三圓弧-直線齒形。齒形用標準刀.具加工.在鏈輪工作圖上不必繪制端面齒形.只需在圖上注明即可.但應繪制鏈輪的軸面齒形.其尺寸參閱有關設計手冊。

2、鏈輪結構小直徑鏈輪一般做成整體式.中等直徑鏈輪多做成輻板式.為便于搬運、裝卡和減重.在輻板上開孔.大直徑鏈輪可做成組合式.此時齒圈與輪芯可用不同材料制造。例如C.45.不銹鋼等材料。

3、鏈輪材料鏈輪材料應保證.輪齒有足夠的強度和耐磨性.故鏈輪齒面一般都經過熱處理.使之達到一定硬度。
